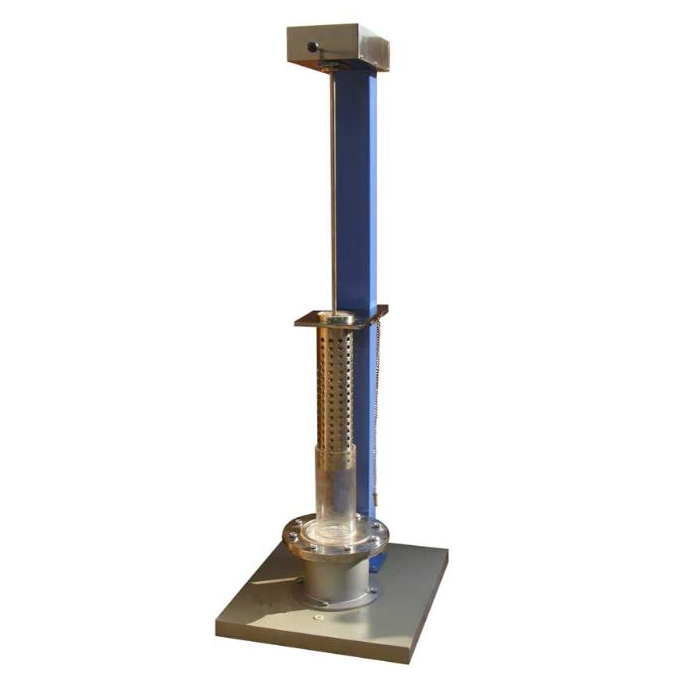

土工布作为水利工程、道路建设等领域的核心材料，其抗穿刺性能直接决定工程结构的稳定性。土工布动态穿孔试验仪通过模拟尖石跌落场景，以落锥法测试材料抵抗穿透的能力，为质量评估提供量化依据。然而，试验仪的准确度受多重因素影响，需从设备校准、试样处理、操作规范及环境控制四个维度综合优化。

　一、设备校准：精准度的基础保障

　试验仪的计量特性直接影响测试结果的可信度。根据相关校准规范，关键参数需定期校准：

　核心部件校准：钢锥作为冲击主体，其锥角、质量及最大直径需严格符合标准。例如，钢锥锥角误差需控制在45°±12′范围内，质量误差不超过±5克，最大直径误差不超过±0.1毫米。若锥角偏差过大，会导致冲击能量分布不均，使测试结果偏离真实值。

　夹持系统校准：试样夹持环内径需精确至150±0.5毫米，确保试样受力均匀。若夹持环内径过大，试样在冲击过程中易移位；若过小，则可能因局部应力集中导致提前破损，均会干扰测试结果。

　量锥系统校准：量锥用于测量穿透深度，其质量误差需控制在±5克内，刻度直径误差不超过±0.1毫米。量锥精度不足会导致穿透深度测量偏差，进而影响抗穿刺性能的评估。

　二、试样处理：标准化操作减少误差

　试样制备与预处理是影响测试准确度的关键环节：

　尺寸与裁剪规范：试样需按标准尺寸裁剪，边缘需平整无毛糙。若试样尺寸不足，可能导致冲击点偏离中心；若边缘存在毛刺，可能因局部应力集中提前破损，均会干扰测试结果。

　环境预处理：试样需在标准温湿度环境中调节至平衡状态。例如，某实验中，未预处理的试样因含水率不均，导致冲击后穿透深度差异达15%，而预处理后的试样差异控制在3%以内。环境因素对土工布力学性能的影响不可忽视。

　夹持方式优化：试样需水平夹持在夹持环中，确保无褶皱或松弛。若夹持过松，试样在冲击过程中易移位；若过紧，则可能因局部应力集中导致提前破损。例如，某案例中，因夹持力度不当，测试结果偏差率高达20%。

　三、操作规范：流程标准化提升可靠性

　操作流程的标准化是确保测试准确度的核心：

　冲击高度控制：钢锥需从固定高度自由下落，高度误差需控制在±2毫米内。若高度偏差过大，冲击能量将显著变化，导致测试结果失真。例如，高度偏差5毫米时，冲击能量偏差可达10%，直接影响抗穿刺性能评估。

　冲击次数与频率：单次冲击测试需确保钢锥完全释放，避免二次冲击。若电磁铁释放不完全，钢锥可能反弹导致二次冲击，使测试结果偏大。此外，重复冲击测试需控制频率，避免试样因疲劳产生累积损伤。

　数据采集与记录：需使用高精度传感器实时记录冲击力、穿透深度等参数，并剔除异常值。例如，某实验中，通过多组数据统计分析，剔除偏差超过5%的异常值后，测试结果重复性提升至95%以上。

　四、环境控制：稳定条件保障数据一致性

　环境因素对测试结果的影响需通过严格控温、控湿及减震措施降低：

　温湿度控制：测试环境需保持恒温恒湿，避免因材料热胀冷缩导致性能变化。例如，某实验中，温度波动5℃时，试样抗穿刺强度偏差达8%，而恒温条件下偏差控制在2%以内。

　减震与防干扰：试验仪需置于稳固基础之上，避免震动干扰。若地面不平或存在震源，可能导致钢锥下落轨迹偏移，使冲击点偏离中心，进而影响测试结果。

　清洁与维护：定期清理试验仪内部杂物，检查部件磨损情况。例如，钢锥表面若存在划痕或锈蚀，可能因摩擦力变化导致冲击能量损失，需及时更换或修复。

　土工布动态穿孔试验仪的准确度需通过设备校准、试样处理、操作规范及环境控制四方面协同优化。从核心部件的精密校准到试样制备的标准化流程，从操作流程的严格把控到环境条件的稳定控制，每一环节均需以科学方法落实，方能为工程安全提供可靠的数据支撑。
