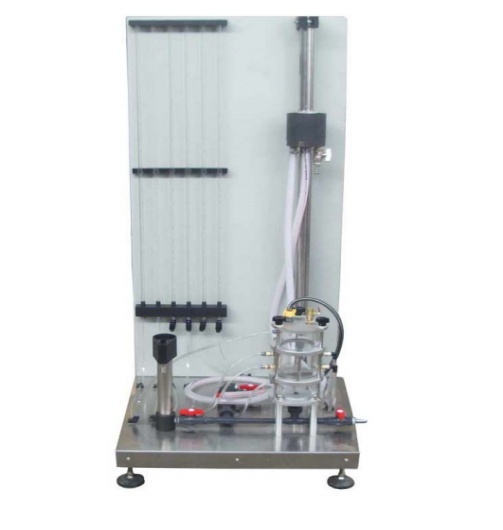

在水利工程防渗墙、交通边坡防护及环保工程中，土工合成材料作为滤层的核心功能是防止土体颗粒流失。然而，长期水流冲刷可能导致材料孔隙堵塞，引发工程隐患。土工合成材料淤堵试验仪通过模拟真实工况下的水流条件，可精准评估材料的抗淤堵性能。本文将结合行业规范与实际案例，系统阐述该设备的操作流程与关键要点。

　一、试验准备：材料与设备的标准化处理

　1.试样制备

　根据相关标准，试样尺寸需与试验筒内径匹配，通常采用直径100mm的圆形试样。取样时需从同一批次材料中随机裁取，数量根据工程需求确定。例如，某跨海大桥项目为验证不同层数土工布的抗淤堵性能，同时测试了单层、双层及三层组合试样。

　2.土料处理

　试验用土需风干后过筛，剔除粒径大于5mm的颗粒。某水库防渗工程检测发现，未筛分的土料中10%的颗粒卡在土工布孔隙中，导致渗透系数测量误差达35%。筛分后的土料需按设计密度分层击实，松土样可直接倒入试验筒整平。

　3.设备校准

　检查试验筒密封性是关键步骤。某检测机构因未发现夹持装置橡胶圈老化，导致试验过程中水位持续下降，最终数据作废。校准内容包括：

　测压管分度值验证（精度需达1mm）

　水头差调节范围测试（0-1050mm可调）

　筛网孔径检查（标准值为6mm）

　二、试验流程：多梯度水力条件模拟

　1.初始饱和阶段

　采用底部进水法缓慢注水，控制水头差小于25mm。某污水处理场人工湿地项目通过真空泵抽气法加速饱和，将原本需24小时的饱和过程缩短至6小时。饱和标准为水位上升至土样顶面以上10cm，且持续30分钟无变化。

　2.梯度比测试

　按标准要求，需依次进行i=1.0、2.5、4.0、10.0四级水力梯度测试。某高速公路边坡防护工程检测中，工程师发现：

　在i=1.0时，试样渗透系数稳定在1.2×10⁻³cm/s

　当梯度升至i=10.0时，渗透系数骤降至3.5×10⁻⁴cm/s

　梯度比值达0.29，超出设计允许范围

　每级梯度需保持渗流1.5小时以上，待测压管读数稳定后连续记录24小时数据。某水电站项目因未等待读数稳定，导致梯度比曲线波动异常，最终重新试验。

　3.终态处理

　试验结束后需取出试样，清除表面浮土后烘干称重。某垃圾填埋场防渗膜检测显示，试验后土工布含泥量达8.2g/m²，远超标准要求的5g/m²限值，据此判定材料不合格。

　三、数据分析：从原始记录到工程决策

　1.关键指标计算

　梯度比是核心评价参数，其数值通过测压管水位差与水力梯度的比值计算得出。某地铁隧道防水工程通过梯度比值分析，发现某批次土工格室在i=4.0时数值突增，追溯发现为生产过程中焊接温度异常导致孔隙率不均。

　2.曲线绘制要求

　需绘制梯度比随时间变化曲线，某跨流域调水工程检测报告显示：

　0-6小时：数值快速上升至0.15

　6-12小时：增长速率放缓至0.02/h

　12-24小时：趋于稳定在0.22

　该曲线为优化排水盲沟间距提供了关键依据。

　四、异常处理：常见问题解决方案

　1.测压管读数波动

　某海堤工程检测中，测压管水位在i=2.5时出现周期性波动。经检查发现：

　原因：土样中存在未筛分的细颗粒形成"活塞效应"

　处理：重新筛分土料并增加试验筒顶部缓冲空间

　2.渗透系数骤降

　某机场跑道排水层检测时，渗透系数在i=8.0时突然下降50%。排查发现：

　原因：土工布与土体界面形成"拱效应"

　处理：调整土料级配并增加反滤层厚度

　3.设备密封失效

　某山区公路边坡项目试验过程中出现持续渗水。检查发现：

　原因：夹持装置螺栓松动

　处理：采用扭矩扳手按5N·m标准重新紧固

　从取样制备到数据分析，土工合成材料淤堵试验的每个环节都需严格遵循标准规范。某国际工程检测机构通过建立标准化操作流程（SOP），将试验重复性误差从15%降至3%以内。随着物联网技术应用，新型试验仪已实现数据自动采集与云端分析，为工程材料选型提供更高效的决策支持。例如，某智能试验系统可实时监测20组试验数据，并通过AI算法预测材料长期性能，使检测周期缩短40%。
