热收缩测试是材料科学领域的重要检测手段，通过量化材料在特定温度下的尺寸变化，为评估材料热稳定性、优化加工工艺提供核心数据。从塑料薄膜到复合材料，从包装行业到电子制造，热收缩测试贯穿于材料研发、生产与质量控制的各个环节。本文将系统梳理热收缩测试的原理、方法及关键技术要点。

　一、热收缩测试的核心原理

　热收缩现象源于材料分子链在热作用下的动态响应。当温度升至材料玻璃化转变温度（Tg）以上时，分子链段获得足够能量挣脱晶格束缚，产生热运动导致的尺寸收缩。这种收缩行为与材料结晶度、分子取向度密切相关：结晶度越高，分子链排列越规整，收缩率越低；分子取向度越高，收缩各向异性越显著。例如，定向拉伸的聚酯薄膜在纵向收缩率可达15%，而横向收缩率不足2%。

　二、主流测试方法解析

　1.液体介质加热法（油浴/水浴法）

　该方法是国际标准ASTM D2732的核心方法，适用于塑料薄膜、薄板等柔性材料的测试。测试流程包括：

　试样制备：沿材料纵横向分别标记对称轴，裁剪为100mm×100mm标准试样，确保标记线清晰可辨。

　加热过程：将试样平置于金属框架间，迅速浸入120±2℃恒温甘油浴槽中，保持20秒后取出。甘油因其高沸点（290℃）和优异热稳定性，能确保温度均匀传递。

　冷却与测量：立即浸入常温水浴冷却5秒，水平静置30分钟后，使用精度0.5mm的游标卡尺测量标记线间距。该方法通过控制加热时间与冷却速率，最大限度模拟实际热收缩场景。

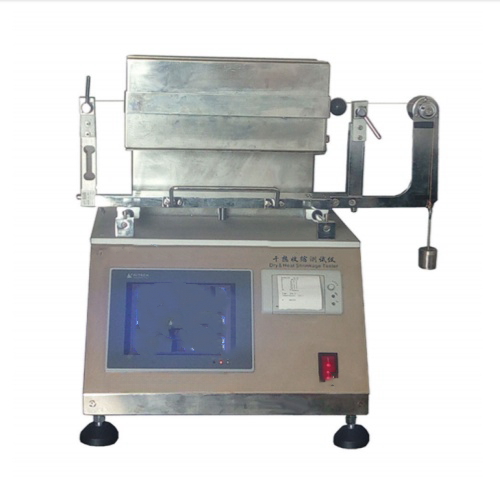

　2.空气加热法（烘箱法）

　该方法依据GB/T 3519等国家标准，适用于厚壁管材、线缆绝缘层等刚性材料的测试。关键步骤包括：

　试样固定：将线缆试样水平悬挂于烘箱内，或平铺于滑石粉槽表面，确保无外力约束。例如，电线电缆绝缘层测试需在试样中部标记200mm试验段，两端去除绝缘层后悬挂。

　温度控制：烘箱温度需精确控制在180±1℃，通过热电偶实时监测温度场均匀性，避免局部过热导致数据偏差。

　时间管理：加热时间根据材料特性设定，如聚烯烃材料通常需15分钟，而氟塑料需延长至30分钟以确保充分收缩。

　3.热机械分析法（TMA）

　该方法通过连续记录材料在程序升温过程中的尺寸变化，生成热收缩曲线，为研究材料热响应机制提供动态数据。测试时，将试样置于微位移传感器下，以2-5℃/min的速率升温，同步记录尺寸变化率。例如，某新型生物基薄膜在80℃时开始收缩，120℃时收缩速率达峰值，150℃后趋于稳定，这种曲线特征为材料热处理工艺设计提供关键参数。

　三、测试精度控制的关键技术

　温度均匀性控制：液体介质需定期搅拌以消除温度梯度，空气烘箱需配置强制对流系统确保温度场均匀。实验表明，温度波动每增加1℃，收缩率误差可达0.3%。

　试样固定技术：柔性材料采用金属框架固定，刚性材料采用悬挂或滑石粉隔离，避免收缩过程中与容器壁摩擦产生阻力。例如，某研究通过优化框架网格间距，将薄膜收缩阻力降低至0.02N以下。

　尺寸测量时效性：材料冷却后存在尺寸回弹现象，需在30分钟内完成测量。采用激光位移传感器可实现非接触式快速测量，将测量时间缩短至5秒内，显著提升数据可靠性。

　四、行业应用案例

　包装行业：某企业通过液体介质加热法测试发现，其生产的POF热收缩膜在120℃下纵向收缩率达65%，横向收缩率48%，满足自动化包装线速度要求，产品合格率提升至99.2%。

　电子制造：某线缆厂商采用烘箱法测试发现，其XLPE绝缘层在180℃下收缩率从4.2%降至2.8%，通过优化交联工艺，成功解决电缆接头处绝缘层开裂问题。

　新能源领域：某太阳能电池背板制造商通过TMA测试发现，其PET基材在150℃下收缩率仅为0.15%，满足组件层压工艺要求，产品使用寿命延长至25年以上。

　热收缩测试技术通过精准量化材料热响应特性，为材料研发与工艺优化提供关键数据支撑。随着智能传感技术与大数据分析的融合应用，热收缩测试正朝着高精度、自动化、多参数协同分析的方向发展，持续推动材料科学向更高水平迈进。
