一、试验原理与核心目标

　土工膜作为防渗工程的核心材料，其渗透系数直接反映材料阻止水流通过的能力。渗透系数越小，材料的防渗性能越强。试验通过模拟实际工程中的水压环境，测量单位时间内通过土工膜的水量，结合水力梯度计算渗透系数。这一指标是评估材料在水利工程、垃圾填埋场等场景中适用性的关键参数，例如标准要求高密度聚乙烯土工膜的渗透系数需低于1×10⁻¹²cm/s，以确保长期防渗效果。

　二、试样制备与标准化处理

　取样规范

　从土工膜卷材中沿幅宽方向均匀裁取试样，两端距离边缘不小于150mm，避免边缘损伤影响结果。试样数量需满足重复性要求，通常每组不少于3块，尺寸与试验容器匹配。例如，某工程中采用直径300mm的圆形试样，确保覆盖不同区域的材料性能差异。

　饱和处理

　将试样浸泡于无气水中24小时，排除孔隙内空气。无气水通过煮沸或抽真空制备，避免气泡干扰渗透路径。若试样为复合材料（如一布一膜），需剥离纺织物或涂覆粘合剂，防止边缘溢流导致数据偏差。

　厚度控制

　使用高精度厚度计测量试样实际厚度，确保均匀性。厚度变化需控制在公差范围内，例如±0.025mm，避免因几何参数差异影响渗透系数计算。

　三、试验方法分类与操作要点

　1.常水头法（适用于高渗透性材料）

　原理：保持试样两侧恒定水头差，测量单位时间渗流量。

　操作步骤：

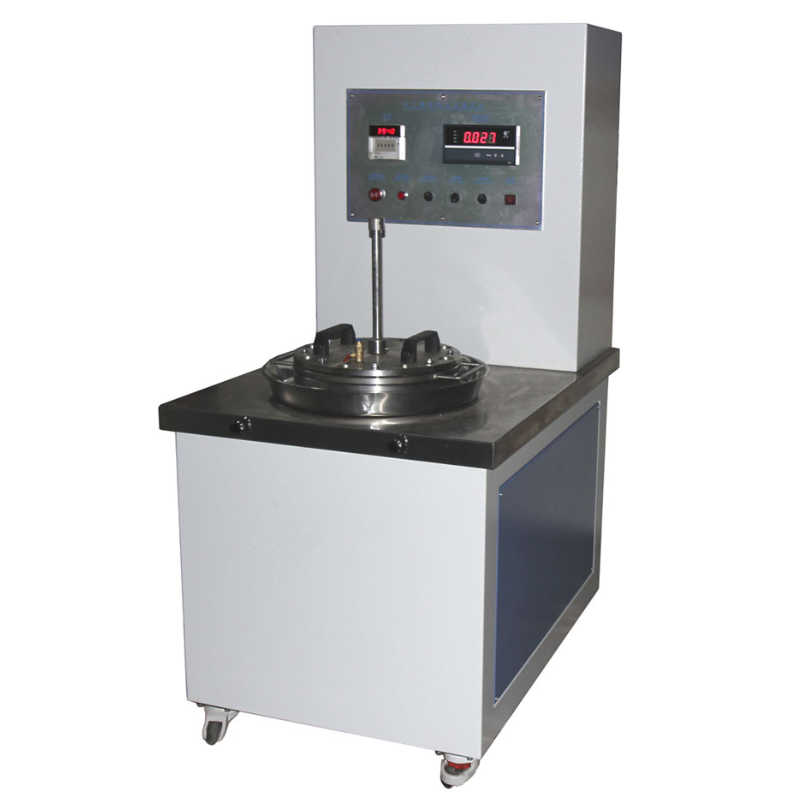

　将饱和试样装入渗透容器，连接水头装置，排除管路气泡。

　调节供水系统，使水头差稳定在70mm±5mm，记录初始水头与时间。

　收集30秒至1分钟内的渗流水量，重复3次取平均值。

　逐步降低水头差至0.8、0.6、0.4倍初始值，重复测量。

　适用场景：粗粒土、无纺布等渗透系数大于1×10⁻⁴cm/s的材料。

　2.变水头法（适用于低渗透性材料）

　原理：监测水头随时间变化，计算渗透系数。

　操作步骤：

　将试样装入渗透容器，连接变水头管（内径≤1cm，刻度分度1mm）。

　注水至初始高度，关闭止水夹，记录起始水头与时间。

　每隔5-10分钟记录水头下降值，持续至渗流量稳定（前后两次差值<2%）。

　重复试验5-6次，取误差在允许范围内的平均值。

　适用场景：黏性土、高密度聚乙烯土工膜等渗透系数小于1×10⁻⁶cm/s的材料。

　四、关键控制点与结果分析

　温度校正

　水温对渗透系数影响显著，试验需在20℃±2℃环境下进行。若实际水温偏离，需根据标准公式换算至标准温度下的值。例如，某试验在25℃下测得渗透系数为1.2×10⁻¹²cm/s，换算至20℃后为1.0×10⁻¹²cm/s。

　误差控制

　气泡排除：试验前需彻底排空管路与试样内气泡，避免形成局部渗流通道。

　水头稳定性：常水头法中水头差波动需小于±1mm，变水头法中水头下降速率需均匀。

　重复性验证：同一试样需重复试验3次以上，结果偏差需在同一数量级内。

　结果判定

　取多次试验的平均值作为最终结果，并标注测试条件（如水头差、水温、试样厚度）。例如，某土工膜在0.5MPa水压下渗透系数为8×10⁻¹³cm/s，符合垃圾填埋场防渗层要求。

　五、试验应用与工程意义

　渗透系数试验为土工膜选型提供量化依据。例如，在某水库防渗工程中，通过变水头法测得复合土工膜渗透系数为5×10⁻¹²cm/s，低于设计要求的1×10⁻¹¹cm/s，验证了材料适用性。此外，试验还可评估材料耐久性，如模拟长期水压作用下的渗透性能衰减，为工程寿命预测提供数据支持。

　通过标准化试验流程与严格质量控制，可精准评估土工膜的防渗性能，为水利、环保等领域的安全建设提供技术保障。
