一、产品特点：

万能摩擦磨损试验机是根据ASTM测试标准，如ASTM G99，ASTM G132，ASTM D3702等设计制造，该机原理是在一定的法向接触压力下，试样以规定半径做滑动、滚动或滑滚复合运动的旋转摩擦测试。设备具有无级调速系统，可在低速或高速条件下，用来评定润滑剂、金属、塑料、涂层、橡胶、陶瓷等材料的摩擦磨损性能，例如销盘（具有大盘与小盘，单针与三针）摩擦功能、四球抗磨损性能和四球滚动接触疲劳、球—青铜三片润滑性能、以及止推垫圈、球—盘、橡胶密封圈的唇封力矩和粘滑摩擦性能的试验。

该机主要由主机框架、轴向加载机构、旋转摩擦机构、润滑介质槽、试样夹具、加热装置以及测量系统等部分组成。加载系统由精密滚珠丝杠和直线运动球轴承及加力轴组成，摩擦低，对试验力准确度影响小。试验力传感器采用负荷传感器，安装于加力轴和活塞之间，对试验力的变化反应灵敏，试验力示值准确度高。试验力采用高精度伺服电机控制，具有变化响应快，控制精度高，对试验结果影响小等特点。

测控软件基于Windows操作系统，支持xp、win7、win8、win10系统。试验力的施加采用伺服系统控制，试验力施加平稳、可靠，试验力大小可由操作者在计算机界面上设定。主轴的转速、转数、试验力、摩擦力、摩擦副温度、试验时间等参数均由计算机控制，可实时采集试验数据并可绘制摩擦力-时间曲线、摩擦系数-时间曲线、温度-时间曲线等。

二、主要技术参数：

1、试验力加载范围：1-5000N

2、试验力工作范围（无级可调）：0.5%～100%

3、试验力示值相对误差：≤±1%

4、试验力示值零点感量：±0.05N

5、试验力自动加荷速率：1-200N/S

6、试验力长时保持示值误差：≤±1%

7、摩擦力测量范围：0-500N

8、摩擦力示值相对误差：±1%

9、摩擦力分辨率：0.01N

10、试样尺寸范围：0-100mm

11、主轴无级变速系统：1～3000r/min

12、主轴转速误差：±1%

13、试验介质：水、油、泥浆、磨料等

14、电圈加热温度：室温-260℃

15、温度控制精度：±2℃

16、试验机主轴锥度：1:7

17、试验机主轴与下副盘最大距离：≥50mm

18、试验机主轴控制方式：时间控制、速度控制、自动保持载荷等，实时显示各试验参数、记录试验曲线并输出试验报告。

19、试验时间显示与控制范围：0s-9999min

20、试验转数与控制范围：0-999999r

21、主轴电机额定功率：2KW

22、试样夹具：销-盘、球-盘、止推圈或按要求订制

23、试验机尺寸：约1000*600*1600

24、试验机重量：约300kg

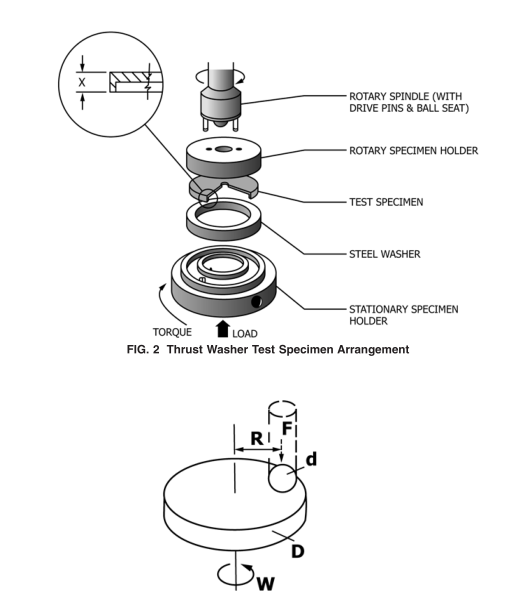

25、试样运动原理图如下：
